M5 Stack SeriesのAtom S3をArduino IDEで制御してみました

  • 執筆者の写真: maresaku
    maresaku
  • 2023年1月3日
  • 読了時間: 2分

M5 Stack SeriesのAtom S3をArduino IDEで制御してみました。

なお、まだAtom S3はUIFlowで制御できないみたいです。

ree


現在、AtomS3のDocumentにArduino IDEの設定方法がなかったので、下記のブログを参考にしてに行いました。

なお、Arduino IDEについても現在はAtom S3用の設定が用意されていないようで、M5Unifiedを扱う設定方法になるみたいです。


AtomⅢ Document


参考にしたブログ



個人としては、Atom Liteで行っているので今回は省略しておりますが、M5 Stack Seriesを初めて使う場合はドライバーのインストールを行います。

ドライバーのインストールについては、Atom Lite Documentなどでご確認ください。


Atom Lite Document


ドライバーのリンク先

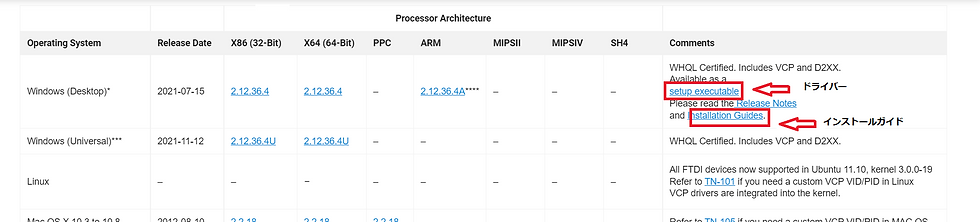

windowsのドライバーとインストールガイドの場所

ree

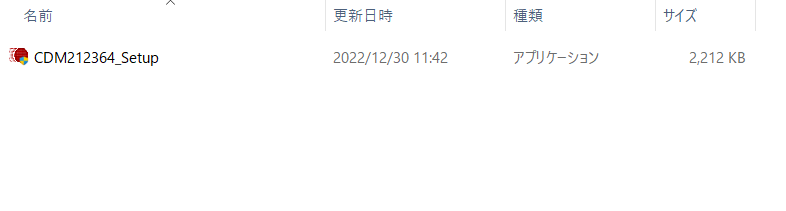

exeファイル

ree

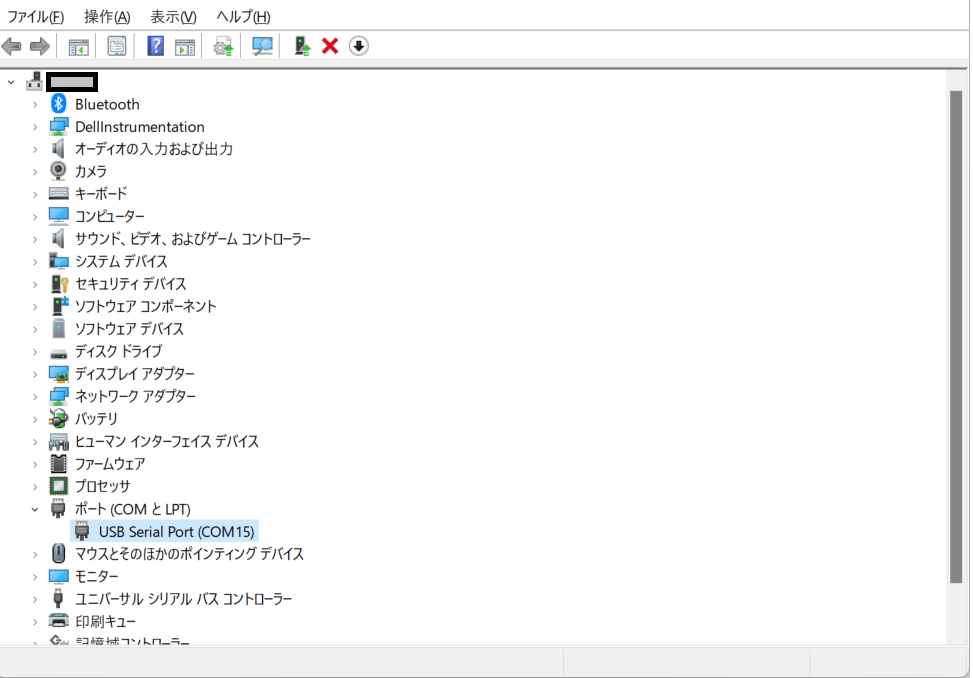

インストールができたら、デバイスマネージャを開きとあったのですが、win11ではothet deviceの項目が見当たらず、すでにポートを認識していたので、この作業は不要のようでした。

ree


Arduino IDEをインストールしていない場合は下記よりインストーラをダウンロードして、インストールします。



インストールが終わったら、Arduino IDEを起動して、File > Preferencesを選択します。

ree

SettingsタブのAdditional Development Board Manager:の欄に下記のURLをコピぺしして、OKをクリックします。

https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json

ree


次に、Tools > Manage Libraries...を選択します。

ree

M5Unifiedと検索してinstallをクリックします。

ree

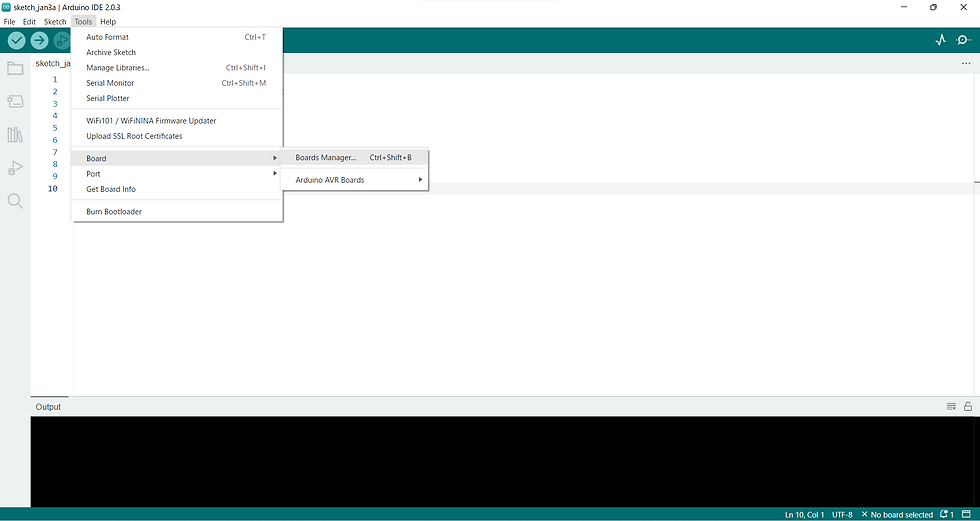

次に、Tools > Board > Board Manager...を選択します。

ree

Esp32と検索してinstallをクリックします。

ree


これで設定は完了です。



スケッチを動かす前にTools > Board:XXXX > esp32 > ESP32S3 Dev Moduleを選択します。

ree


接続が浮かくいっていないない場合はTools > Port:"COMX" > COMXで接続しておきます。

ree


今回試してみたスケッチ①

M5Unifiedライブラリの始め方

プログラムソースの入力 / HelloWorld

文字サイズが大きいので、M5.Display.setTextSize(3); ⇒ M5.Display.setTextSize(1); へ変更する。

スケッチの実行は → ボタン

ree

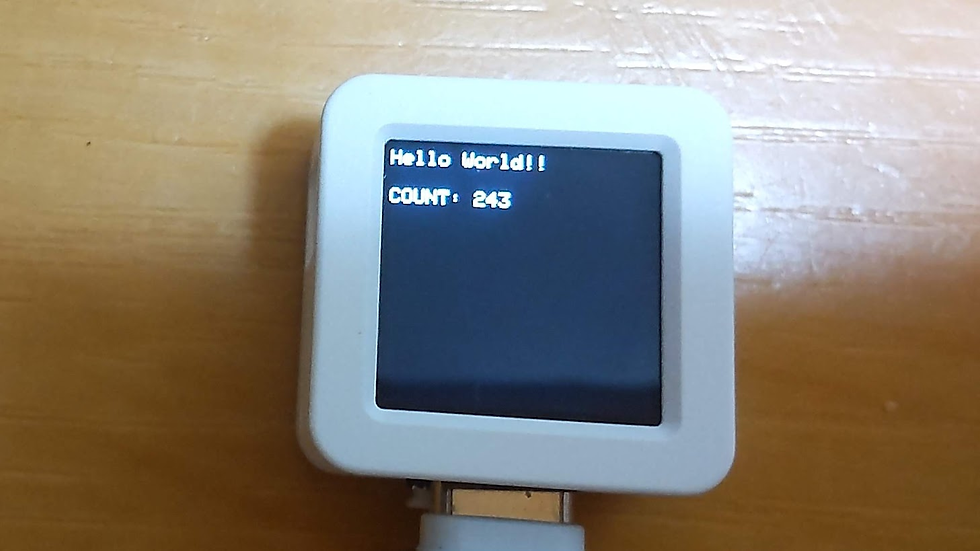

試した結果

ree


今回試してみたスケッチ②

GitHub M5Unified/examples/Basic/HowToUse/HowToUse.ino

スケッチの実行は → ボタン

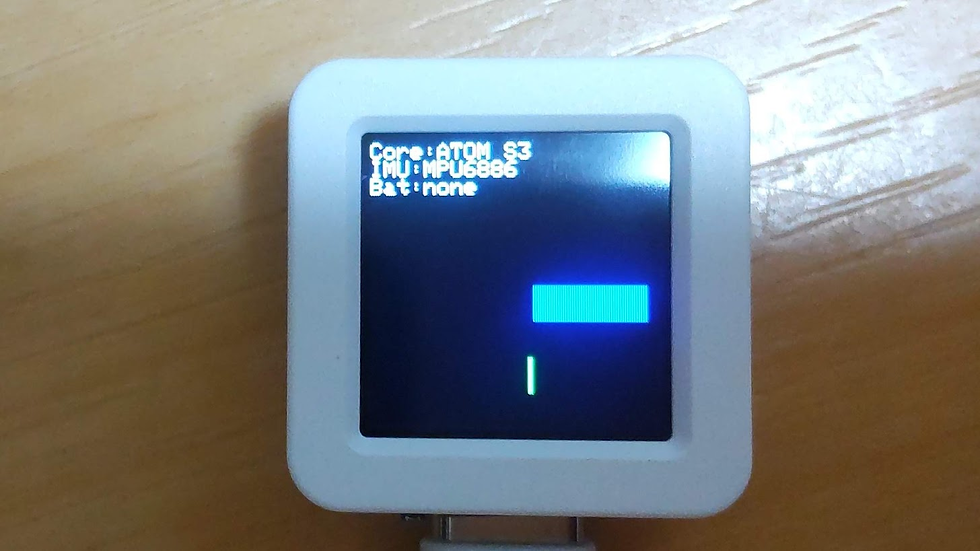

試した結果

ree


なんとかここまではできました。
